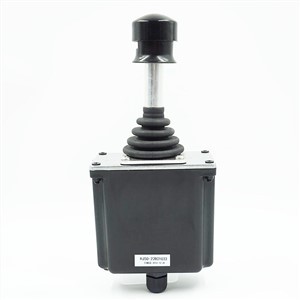

Joystick de retenció de fricció d'un eix
Posicionament de fricció o retorn de molla, es pot seleccionar el bloqueig mecànic per a la posició neutra i el punt de partida.
Descripció
Sèrie HJ20
Mànec de funcionament d'un sol eix tipus grip
Característiques del producte
Funcionament uniaxial davant-darrera o funcionament unidireccional.
Posicionament de fricció o retorn de molla, es pot seleccionar el bloqueig mecànic per a la posició neutra i el punt de partida.
Elecció del potenciòmetre o mètode de detecció d'angle Hall sense contacte.
Microinterruptor de direcció opcional (interruptor de corrent màxima 10A @ 30Vdc).
Es pot equipar amb l'extrem superior d'una varietat de nanses.
Gamma d'aplicació
Aquesta sèrie de productes s'utilitzen principalment en sistemes de control electrohidràulic o altres sistemes de control elèctric de diversos vehicles d'enginyeria.
Informació tècnica
Paràmetres elèctrics
Tipus de potenciòmetre
Tensió d'alimentació | & lt;36Vdc |
Valor de resistència total | 10KΩ (± 10%) |
Angle de zona morta central | ± 3 ° |
Potència màxima | 0.2W |
Tipus de sala
Tensió d'alimentació | 5 ± 0,5 Vdc |
Corrent d'alimentació | & lt;11mA (tensió d'alimentació nominal) |
Limitar la tensió permesa | 20Vdc |
Límit invers de tensió admissible | -10Vdc |
Error lineal de la tensió de sortida | & lt;± 0,2 V |
Amb circuit de conversió
Voltatge d'entrada | 18 ~ 36Vdc (U 21 ~ U 25) |
9 ~ 36 Vdc (I 21 ~ I 22) | |
Consum d'energia corrent | & lt;20mA |
Corrent màxima de sortida | 10 mA (a la sortida de tensió estàndard) |
Micro interruptor
Capacitat de càrrega | 10A @ 30Vdc (càrrega resistent) |
Vida útil | més de 30 milions de vegades (mecànic) |
200.000 vegades (elèctric) | |
Resistència d'aïllament | & gt; 100MQ (mesurador de resistència d'aïllament 500Vdc) |
Resistència d'aïllament | & gt; 100MQ (mesurador de resistència d'aïllament 500Vdc) |
Angle inicial | ± 5 ° |
Paràmetres mecànics
Angle de balanceig | ± 37,5 ° o 75 ° (direcció única) |
Mode de funcionament | Reinici automàtic de la molla o posicionament de fricció |
Força de partida | 8N (primavera) 16N (fricció) |
Màxima força operativa | 18N (primavera) 16 (fricció) |
Força limitadora | & gt; 300N |
Vida útil | & gt; 2 milions de vegades (tipus de potenciòmetre) |
& gt; 5 milions de vegades (tipus Hall) | |
Pes | 500 g (sense l'extrem superior) |
Paràmetres ambientals
Temperatura de treball | -30 ℃ ~ + 70 ℃ |
Temperatura del magatzem | -40 ℃ ~ + 85 ℃ |
Grau de protecció | IP65 (a sobre del panell d'instal·lació) |
Selecció de productes
sèrie
HJ20
Mètode de funcionament
Posicionament de fricció
FCF | mitjana amb sensació |
FEF | començant per la sensació |
FCL | bloqueig mecànic neutre |
FEL | punt de partida bloqueig mecànic |
Tornada de primavera
SCO | tornar a la mitjana |
SCL | tornar a la posició neutral, bloqueig mecànic neutre |
SEO | tornar al principi |
SEL | tornar al punt de partida, bloqueig mecànic del punt de partida |
Nota:
El bloqueig mecànic només s'aplica a l'extrem superior del mànec BG
Microinterruptor (no disponible quan surt el bus CAN)
MS00 | sense microinterruptor |
MS22 | amb microinterruptor de posició frontal i posterior de 10A |
MS23 | amb posició neutra de 10A normalment tancada i microinterruptor de posició davantera i posterior |
senyal de sortida |
Tipus de potenciòmetre (tensió d'alimentació<>
P101 | Potenciòmetre de punt central de 10KQ |
El tipus Hall (tensió d'alimentació 5VDC)
H51 | Sortida de tensió de 0,5 ~ 2,5 ~ 4,5 VCC |
H52 | Sortida de tensió de 0 ~ 2,5 ~ 5VDC |
H53 | Sortida de tensió de 1,25 ~ 2,5 ~ 3,75 VCC |
Amb circuit de conversió
U21 | amb circuit de conversió, tensió d'alimentació 18 ~ 36VDC, -10V ~ 0V ~ + voltatge de sortida de 10V |
U22 | amb circuit de conversió, tensió d'alimentació 18 ~ 36VDC, + 10V ~ 0V ~ + sortida de voltatge 10V |
U23 | amb circuit de conversió, tensió d'alimentació 18 ~ 36VDC, -5V ~ 0V ~ + voltatge de sortida de 5V |
U24 | amb circuit de conversió, tensió d'alimentació 18 ~ 36VDC, + 5V ~ 0V ~ + voltatge de sortida de 5V |
U25 | amb circuit de conversió, tensió d'alimentació 18 ~ 36VDC, 0V ~ + 10V voltatge de sortida |
U26 | amb circuit de conversió, tensió d'alimentació 18 ~ 36VDC, sortida de voltatge 6V ~ 12V ~ 18V |
I21 | tensió d'alimentació 9 ~ 36VDC, sistema de dos cables 4MA ~ 12MA ~ 20MA sortida de corrent |
I22 | tensió d'alimentació 9 ~ 36VDC, sistema de dos cables 20MA ~ 4MA ~ 20MA sortida de corrent |
NA | sense sortida de senyal analògic |
Extrem superior del mànec
BG | extrem superior del mànec tipus BG, operació de la palma superior |
HB | Extrem superior de mànec tipus HB, sense botó |
HBS | extrem superior del mànec tipus HBS amb un botó |
HBR | Extrem superior de mànec tipus HBR amb balancí a la part superior |
Via sortint
L | sortida de cable (sense carcassa |
A | Connector AMP |
Instal·lacions Elèctriques
Pin Tipus de potenciòmetre Tipus Hall Sortida de tensió amb circuit de conversió Sortida de corrent amb circuit de conversió
Tensió d'alimentació de 1 5VDC a l'extrem frontal del potenciòmetre |
2 GND buit unidireccional |
3 L'extrem posterior de la sortida GND del potenciòmetre + està buida |
4 Sortida d'eixugaparabrises del potenciòmetre: sortida buida |
5 Interruptor de direcció frontal (normalment obert) Interruptor d'arrencada unidireccional (normalment obert) |
6 Terminal comú de l'interruptor de direcció cap endavant |
7 Interruptor de direcció posterior (normalment obert) Unidireccional buit |
8 Terminal comú de l'interruptor de direcció posterior Unidireccional buit |
9 Interruptor basculant direcció esquerra (normalment obert) |
10 Interruptor superior de l'extrem comú del mànec |
11 Interruptor basculant direcció dreta (normalment obert) |
