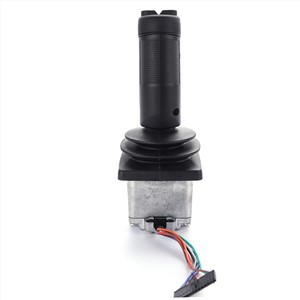

Efecte Hall o Joystick de mà de potenciòmetre
La molla es reinicia automàticament, operació d'un sol eix o de doble eix.
Podeu optar per operar en direcció transversal o en qualsevol direcció.
Descripció
Sèrie HJ30
Mànec d'operació multi-eix tipus grip
Característiques del producte
La molla es reinicia automàticament, operació d'un sol eix o de doble eix.
Podeu optar per operar en direcció transversal o en qualsevol direcció.
El dispositiu de detecció d'angle és un potenciòmetre o sensor Hall, que té una llarga vida útil.
Microinterruptor configurable d'alta corrent (10A @ 30Vdc).
Hi ha disponibles diversos formats de sortida.
Es pot configurar amb una varietat de models
Gamma d'aplicació
Aquesta sèrie de productes s'utilitzen principalment en camions de treball aeri, equips de perforació rotativa, camions de bombers aeris, grues, màquines de blindatge i altres sistemes de control elèctrics i electrohidràulics.
Informació tècnica
Paràmetres elèctrics
Tipus de potenciòmetre
Tensió d'alimentació | <36Vdc |
Valor de resistència total | 5KΩ, 10KΩ |
Angle de zona morta central | ± 3 graus |
Potència màxima | 0.2W |
Tipus de sala
Tensió d'alimentació | e5 ± 0.5Vdc |
Limitar la sobretensió permesa | 20Vdc |
Límit invers de tensió admissible | -10Vdc |
Error lineal de la tensió de sortida | <± 0.2V |
Amb circuit de conversió
Tensió d'alimentació | 18 ~ 36Vdc (U 21 ~ U 24) |
Consum d'energia corrent | <20mA |
Corrent màxima de sortida | 10 mA (a la sortida de tensió estàndard) |
Micro interruptor
Capacitat de càrrega | 10A @ 30Vdc (càrrega resistent) |
Vida útil | >30 milions de vegades o més (mecànic) |
>200,000 vegades (elèctric) | |
Resistència d'aïllament | 100 MΩ o més (mesurador de resistència d'aïllament de 500 Vdc) |
Angle inicial | ± 3 graus ~ ± 5 graus |
Paràmetres mecànics
Angle de balanceig | ± 25 graus |
Mode de funcionament | Retorn automàtic de molla |
Força de partida | 5N |
Màxima força operativa | 30N |
Força limitadora | ＞300N |
Vida útil | > 2 milions de vegades (tipus de potenciòmetre) |
5＞ milions de vegades (tipus Hall) | |
Pes | 460 g (sense l'extrem superior) |
Paràmetres ambientals
Temperatura de treball | -30 grau ~ + 70 grau |
Temperatura del magatzem | -40 grau ~ + 85 grau |
Grau de protecció | IP65 (a sobre del panell d'instal·lació) |
Selecció de productes
sèrie
HJ30
Mètode de funcionament
1A | Operació d'un sol eix davant-darrera |
2AP | Direcció d'operació transversal de doble eix |
2AC | qualsevol direcció de funcionament de dos eixos |
Micro interruptor
MS00 | sense microinterruptor |
MS22 | amb microinterruptor de posició frontal i posterior de 10A |
MS23 | amb posició neutra de 10A normalment tancada i microinterruptor de posició davantera i posterior |
Senyal de sortida
Tipus de potenciòmetre|(tensió d'alimentació<36VDC)
P051 | Potenciòmetre de punt central de 5KΩ |
P101 | Potenciòmetre de punt central de 10 kΩ |
Tipus Hall (tensió d'alimentació 5VDC)
H51 | 0,5 ~ 2,5 ~ 4,5 Vdc de sortida de tensió |
H52 | 0 Sortida de tensió de ~ 2,5 ~ 5 Vdc |
H53 | Sortida de tensió de 1,25 V ~ 2,5 V ~ 3,75 Vdc |
Amb circuit de conversió
U21 | tensió d'alimentació 18 ~ 36Vdc, -10V ~ 0V ~ + 10V voltatge de sortida |
U22 | tensió d'alimentació 18 ~ 36Vdc, + 10V ~ 0V ~ + 10V voltatge de sortida |
U23 | tensió d'alimentació 18 ~ 36Vdc, -5V ~ 0V ~ + 5V voltatge de sortida |
U24 | tensió d'alimentació 18 ~ 36Vdc, + 5V ~ 0V ~ + 5V voltatge de sortida |
I21 | Tensió d'alimentació 9 ~ 36Vdc, sistema de dos fils 4mA ~ 12mA ~ 20mA sortida de corrent |
I22 | Tensió d'alimentació 9 ~ 36Vdc, sistema de dos fils 20mA ~ 4mA ~ 20mA sortida de corrent |
I41 | tensió d'alimentació 9 ~ 36Vdc, sortida de corrent de quatre fils 4mA ~ 12mA ~ 20mA |
I42 | Tensió d'alimentació 9 ~ 36Vdc, sortida de corrent de quatre fils 20mA ~ 4mA ~ 20mA |
NA | sense sortida de senyal analògic |
Extrem superior del mànec
BG | extrem superior del mànec tipus BG, operació de palma superior |
HA | extrem superior del mànec tipus HA, sense botó a la part superior |
TÉ | l'extrem superior del mànec tipus HAS amb botons a la part superior |
Disc dur | extrem superior del mànec HD, sense botó a la part superior |
HDS | extrem superior del mànec tipus HDS, amb botó a la part superior |
HDR | extrem superior del mànec tipus HDR, balancí a la part superior |
KG DR | amb interruptor de seguretat i botó basculant |
KG DN | amb interruptor de seguretat, sense botó basculant |
Via sortint
C | bloc de terminals |
A | Connector AMP |
Instal·lacions Elèctriques
Pin Tipus de potenciòmetre tipus Hall
1 Extrem frontal del potenciòmetre + 5Vdc |
2 Potenciòmetre neutre buit Sense espai mitjà |
3 Potenciòmetre direcció posterior extrem OV |
4 Sortida de tensió d'eixugaparabrises del potenciòmetre |
5 Interruptor de direcció frontal (normalment obert) Interruptor de direcció frontal (normalment obert) |
6 Terminal comú de l'interruptor de direcció frontal Terminal comú de l'interruptor de direcció frontal |
7 Interruptor de direcció posterior (normalment obert) Interruptor de direcció posterior (normalment obert) |
8 Terminal comú de l'interruptor de direcció posterior Terminal comú de l'interruptor de direcció posterior |
9 Interruptor basculant direcció esquerra (normalment obert) Interruptor basculant direcció esquerra (normalment obert) |
10 Interruptor superior de l'extrem comú del mànec Interruptor superior de l'extrem comú del mànec |
11 Interruptor basculant direcció dreta (normalment obert) Interruptor basculant direcció dreta (normalment obert) |
12 Interruptor de seguretat Interruptor de seguretat |
